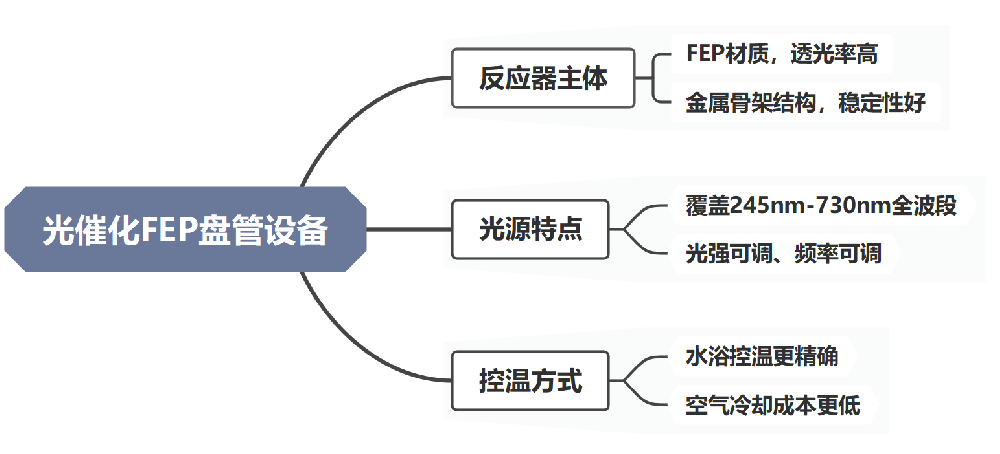

科芯微流盤管式連續流光催化反應設備有風冷和液冷兩大類型。主體反應結構是由耐腐蝕且透光性能優秀的FEP管平面盤繞而成，其盤繞骨架采用6061T6鋁合金經過CNC加工成雙面渦旋狀的平面槽，再經過陽極氧化表面處理制作而成。可定制多種規格FEP盤管(外徑3mm、外徑6mm、外徑8mm等等)鑲嵌在反應結構的凹槽內，并且雙面錯層繞制，不僅增加持液量，而且也增加使用光催化照射的效率。FEP盤管的耐壓在0~2MPa范圍內。液冷式光催化反應器的控溫方式是將盤繞好的FEP盤管及骨架置于一個特制的透光循環水浴腔體內。

此水浴腔體恒溫在5~90℃內，由設備內置的高低溫一體機提供循環液，可根據實驗需求通過電加熱和壓縮機制冷使反應溫度控制在恒定的設定溫度下。水浴的腔體前后是由兩塊高透明石英玻璃嵌入，使紫外燈透光率大大提升，照射在FEP盤管的效率更高。

光催化的光源是科芯微流自主設計并定制的高功率平面LED光源，可以根據客戶需求訂制不同的波長(254nm、280nm、320nm、400nm、405nm、455nm等)、不同的光照強度(從20mW/cm2直至1000mW/cm2)、不同的照射面積(10cmx10cm、20cmx20cm、40cmx40cm等)。燈板還可以按照客戶需求集成2-4種不同波長，可根據不同反應的需求，任意切換使用。紫外燈的散熱方式為水冷，燈板緊貼在水冷板上，之間涂上導熱硅脂，使其散熱效率增加，水冷板連接內置低溫水循環系統，使燈板溫度一直恒定在安全溫度范圍內，并具有超溫、水流異常保護，防止燈板因散熱問題燒毀。
