產品參數

反應流路材質：不銹鋼316L、哈氏合金C-276、鈦合金TA2、鋯合金705、蒙乃爾合金400等

透光窗口材質：PTFE、PFA、碳化硅

設計溫度：典型為-10℃至+180℃，極限為-40℃至+280℃

設計壓力：1.6MPa/3MPa/10MPa/25MPa

參考通量

液體通量：3-20t/a

生產能力：0.2-3t/a

設備參考尺寸：寬850*高550*深500(毫米)

設計特點

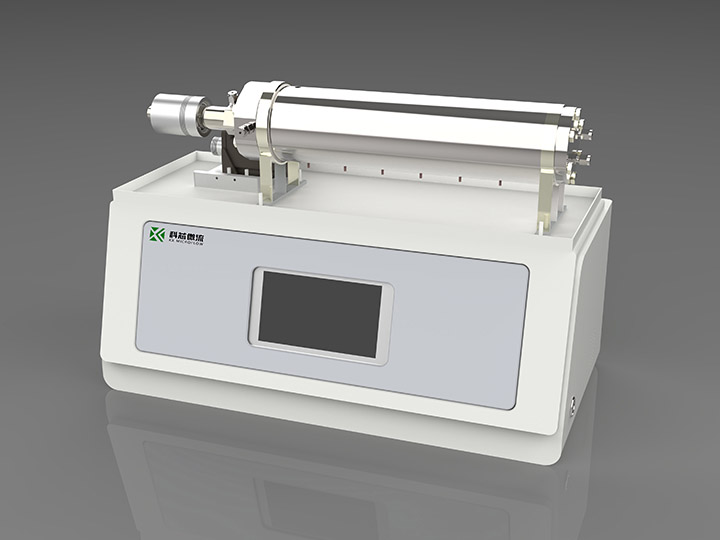

D1 小試旋切微流場管式反應器是科芯微流原創設計的新型微流場反 應器，設計理念繼承了板式微反應器對流體進行有效剪切、碰撞的思路， 而反應器結構則介于傳統管式反應器和釜式CSTR 反應器之間。科芯微流 旋切微流場反應器采用設計有獨特?cái)_流結構的內攪拌軸產生旋切微流場， 使反應流體在局部產生微旋渦，增強傳質和混合效果，并最大程度將產生 的旋切流限制在圓周方向，盡可能降低沿反應方向的軸向流，減少反應過 程中不同停留時間物料的返混。D1 級小試微反應器可選擇采用機械密封 或磁力耦合傳動，設計壓力從 1.6MPa 至 25MPa。D1 反應器適用于均相、 液液兩相、氣液相反應，且允許固含量≤10%、 固體粒徑≤0.2mm 的懸浮 固體。此外，D1 級小試微反應器可選內置高低溫一體控溫單元，無需外 接高低溫循環器即可完成連續流工藝開發實驗。D1 級反應器采用外夾套 換熱，可根據反應需要，將夾套設計為多段獨立控溫，對于一些放熱較強 的反應，可以在初段給予較高溫度啟動反應，在中后段給予較低溫度的換 熱介質以充分帶走反應產生的熱量。D1反應器在反應進程方向設置有 5 個測溫點，方便工藝研發人員獲取不同反應段的實時反應溫度，從而針對 性的對反應條件進行調控和優化。

應用范圍

D1 反應器持液量適中，反應器設計緊湊，密封性好，測溫精確，控 制方便，特別適合于高校、研究院所和企業研發部門開展連續流反應實驗 研究， 以及開展公斤級合成。
