主要技術參數

反應流路材質：德國肖特高硼硅玻璃

光源形式和光強范圍：內置LED單波長或三波長可切換，外接水冷，300-900mW/cm²

控溫形式和恒溫范圍：內置高低溫一體液冷循環控溫，5℃至95℃

設計壓力：2MPa

設備參考尺寸：寬 *高 *深(毫米)：540*400*500mm

設計特點

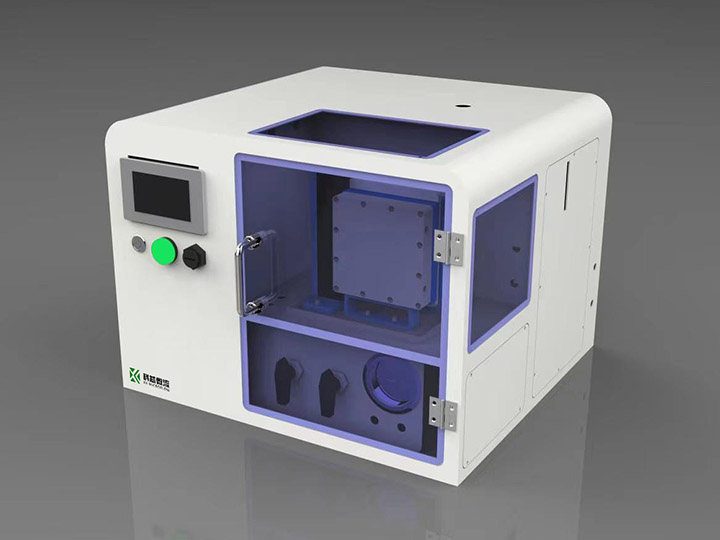

B1小試級玻璃光催化微通道反應器是科芯微流將玻璃微反應器高傳熱混合性能和高性能LED光源系統強強聯合，自主開發的一款設計精巧、體積緊湊、性能強勁的桌面式光催化微反應儀器，適合于高校和企業研發部門開展光催化微反應工藝開發和小試合成。B1反應器采用德國進口肖特品牌的高硼硅玻璃制作反應和換熱流道，反應流道采用科芯微流專利的“鉆石型”流道，具有優異的過程強化性能。換熱流道可選單面或雙面換熱，與反應流道鍵合為一體，換熱性能強勁。B1反應器內置科芯微流自主研制的微型高低溫一體式液冷循環，可實現反應器在5-95℃下恒溫，并可有效抵消高光照強度下光源的熱效應對反應的影響。B1反應器為模塊化設計，最多可支持安裝3塊反應單元進行串聯或平行反應。

B1反應器采用科芯微流專為光催化連續流反應設計定制的高功率LED光源，光照強度可按反應需求定制，有效光照強度最高可達900mW/cm2。此外，還能實現最多3種波長的集成設計，可在不更換光源的前提下在觸摸屏上直接實現3種波長的切換，方便研究不同波長對反應的影響。為了保證LED光源的使用壽命，B1反應器設有完備的保護功能，在光源溫度超高、光源冷卻水流量異常、反應單元溫度異常等情況下，可自動停止光照并發出聲光報警，還可與支持通訊協議的進料泵聯動，在發生異常時停止泵料。B1反應器標配安全卸荷閥，并可選裝壓力傳感器在超壓和壓差過大時進行保護動作。

應用范圍

B1小試級微反應器外形美觀、設計緊湊、操作簡便、可靠性高，方便置于標準通風櫥內使用，特別適用于高校、研究院所和企業研發實驗室開展微反應小試工藝研發，以及開展小試級光催化微反應合成。B1反應器耐壓可達2MPa，可進行帶壓反應和氣液兩相反應，使用時，需要搭配合適的恒流進料泵，并為LED光源提供外接冷卻水。如需進行氣液兩相反應或高壓反應，還需視具體情況配置氣體質量流量控制器、背壓閥、氣液分離儲罐等。
