主要技術參數

反應流路材質：FEP(聚全氟乙烯-全氟丙烯)管材外徑φ6-φ8

光源形式和光強范圍：內置LED單波長光源，外接水冷，300-900mW/cm2

控溫形式和恒溫范圍：內置高低溫一體液冷循環控溫，5℃至95℃，可分區控溫

設計壓力：1-2MPa

設備參考尺寸：標準5單元反應器：寬*高*深(毫米)=1640*1200*600mm

設計特點

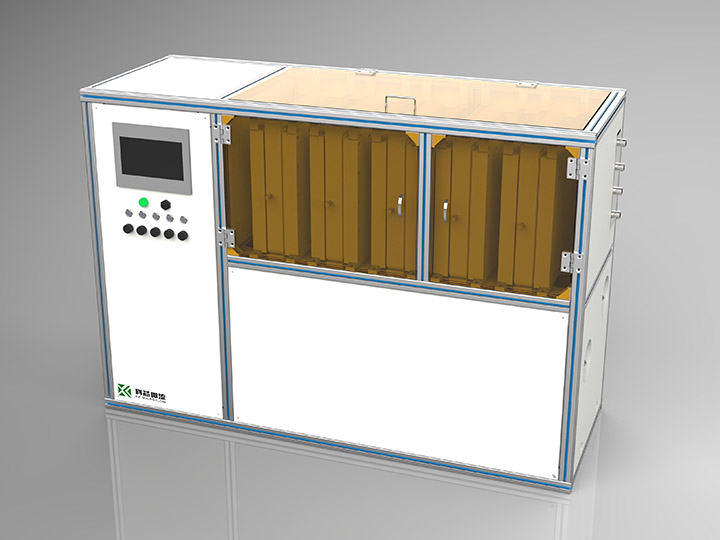

P3中試級盤管式連續流光催化反應器是科芯微流憑借在連續流反應器設計、光催化專用LED光源、專用控溫和自動控制系統等多方面全棧掌握核心技術，自主研制的高性能、高集成度中試級光反應裝備，尤其適合精細化工、制藥、定制合成等行業開展百公斤級光反應合成中試實驗需求。

P3光催化反應器的反應模塊與P2結構相同，均采用平面盤管式FEP反應單元，浸沒式液冷控溫。整機采用模塊化設計，可根據中試需求配置有2-8塊P3光反應單元。此外，還可選配多溫區控溫功能，例如對于標準的5單元反應器，其中1-3號反應單元為1號溫區，4-5號反應單元為2號溫區，兩個反應溫區可獨立設定循環溫度，特別適合開展兩步法合成，或對熱效應劇烈的反應進行更精準的反應過程控制。

P3光催化反應器采用科芯微流專為光催化連續流反應設計定制的高功率LED光源，光照強度可按反應需求定制，有效光照強度最高可達900mW/cm2。為了保證LED光源的使用壽命，P3反應器設有完備的保護功能，在光源溫度超高、光源冷卻水流量異常、反應單元控溫異常等情況下，可自動停止光照并發出聲光報警，并可與支持通訊的進料泵聯動實現停止泵料，還可與DCS系統連接通訊，實現遠程控制等功能。

應用范圍

P3中試級盤管式連續流光催化反應器是業內首創的將光催化微反應全功能集于一體的設備，方便置于標準落地式通風櫥內使用，特別適用于高校、研究院所和企業研發實驗室開展光催化微反應小試工藝研發，以及開展公斤級的連續流光催化微反應合成。P3中試級盤管式連續流光催化反應器使用時，無需外接輔助設備即可完成光催化微反應實驗，大大節約了實驗室空間，提高了實驗效率。
